Das erstellen von 3D Spannbereichen ist mit Spaceclaim problemlos
möglich. Auch das Einbeziehen vorhandener Spannbereiche ist kein
Problem.
Spannskizzen und Zeichnungsableitungen können mit Spaceclaim erstellt
werden. Diese sind wiederum die Basis für Rüstpläne. Schnitte,
Detailansichten, Bemassungen u.v.m.
Hinweise können dem Mitarbeiter an der
Maschine übergegeben werden.
Attraktive Lizenzmodelle
ANSYS SpaceClaim Softwaremiete für 12 Monate .
Alternativ auch SpaceClaim Dauerlizenzen mit und ohne
Netzwerkserver. Zu jeder ANSYS SpaceClaim Lizenz und bei einer
aktiven Subscription Vereinbarung gehört eine Home Lizenz zur
privaten Nutzung, ein komplettes Blechpaket, eine KeyShot 6 Lite
Rendering-Lizenz, kostenlose Viewer Lizenzen, Cloud-basierter Web-
Viewer und LiveReview Design
Zieh-Werkzeug

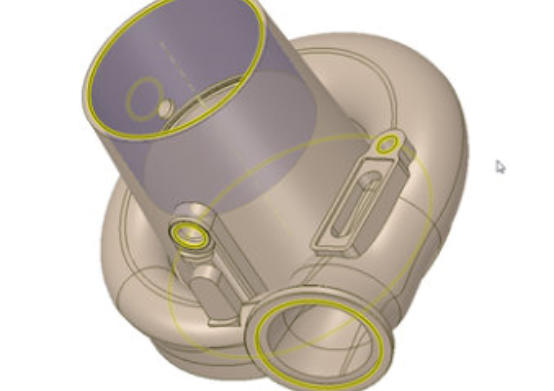

Das SpaceClaim Zieh-Werkzeug ist ein kontextsensitives graphisches
Werkzeug, das dem Anwender bestimmte Aktionen vorschlägt, z.B.
Extrusionen oder Bohrungen durch Verschieben von Flächen
Das SpaceClaim Verschiebe-Werkzeug ist ein kontextsensitives graphisches
Werkzeug, mit dem Features und geometrische Objekte frei bzw. mit
bestimmten Vorgaben einzeln oder als Gruppen im 3D Modellraum
verschoben und angeordnet werden können
High-End 3D-Lösung
2D und 3D Modellierung:
Komplettes Erstellen von 3D Modellen mit Parametrik. Bemaßungsfunktionen im 2D oder im
3D Modell. Ausprägung, Ausschnitt, Rotation, Verrundung, Fase, usw.
Schnittstellen:
IGES, STEP, ACIS, AutoCAD (DWG/ DXF), Rhino V4.0/V5.0 (3DM), SketchUp, STL, Wavefront (*.obj),
mport von Catia V4 (*.model, *.exp), Pro/E , Creo 1.0 & Creo 2.0 ,*.xpr, *.xas), Inventor (*.ipt, *.iam),
VDA-FS (1.0, 2.0). Export v, Import von Parasolid (*.x_t, *.x_b, *xmt_txt, *.xmt_bin), NX (*.prt),
SolidWorks, (*.sldprt, *.sldasm), SolidEdge (*.par, *.psm, *.asm); Export: Parasolid (*.x_t, *.x_b)
Import: *.CATPart, *.CATProduct; *.cgr. Export:*.CATPart, *.CATProduct Catia V6-Daten können mit
den Catia V5-Datenformaten *.CATPart und *.CATProduct verarbeitet werden.
Datenaustausch im JT Open Format Siemens NX
Parametrik:
Bemaßen Sie Ihre 2D/3D Modelle und ändern Sie nachträgliche die Maße.
Das 3D Modell verändert sich automatisch mit. Dies funktioniert auch
bei eingelesenen Modellen.
Realistische Gewindedarstellung:
Erstellen von Gewindeformen nach Bibliotheken oder manuell. Gewinde werden im 3D
Modell realistisch dargestellt.
In der 2D Zeichnung werden diese ebenfalls entsprechend dargestellt.
Normteile:
Verwenden Sie vordefinierte Normteile wie Schrauben, Muttern, usw. Die Normteile und
Zeichnung-Bibliotheken können vom Anwender verändert und erweitert werden.

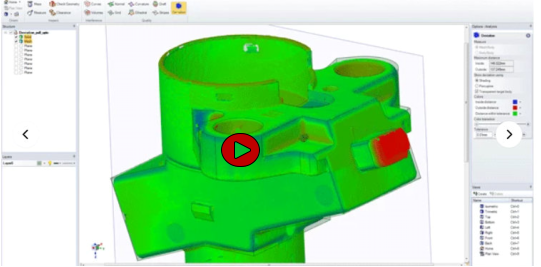

Fräsbare/Drehbare Bereiche:
Erkennen Sie über Farben Bereiche, die nicht Fräsbar oder Drehbar sind, bereits in der
Konstruktion und reagieren Sie entsprechend darauf.
Explosionsdarstellung:
Zeigen Sie die Teile Ihres Zusammenbaus als Explosionsdarstellung. Die Teile liegen in
einem definierten Abstand voneinander ausgebaut.
Sie können dies auf Klick ein- oder ausschalten.
Stückliste:
Erstellen Sie eine Stückliste Ihres Zusammenbaus. Die Erstellung der Stückliste
funktioniert nahezu automatisch.
Platzieren Sie die Stückliste an einer beliebigen Position.
Zeichnungserstellung:
Erstellen Sie Zeichnungen Ihres Zusammenbaus, oder Ihres Einzelteils. Automatische
Bemaßungsfunktionen und Form-Lagetolerazen
unterstützen Sie dabei.
Bringen Sie Bewegung in die CAD-Zeichnung
ANSYS Algoryx
Siehe Video
Kicken Sie in das Bild
SpaceClaim- Cloud-Viewer*
Diese Funktion ist im Wartungsvertrag enthalten.
Mit dieser Möglichkeit, können Sie schnell mit Kunden in Echtzeit die CAD-
Zeichung besprechen, oder Änderungen vornehmnen.
ANSYS SpaceClaim gibt es auch
günstig als Jahres-Abo

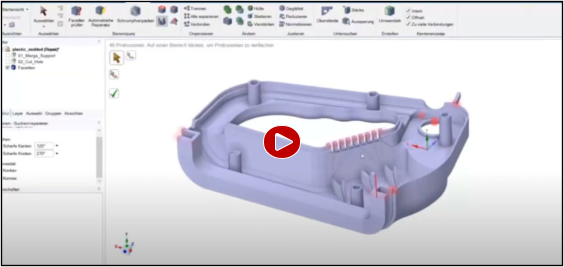

Neu - SpaceClaim -STL-Editor - für den erfolgreichen 3D-Drucker
Ansys SpaceClaim - der Direktmodeller für Jeden!

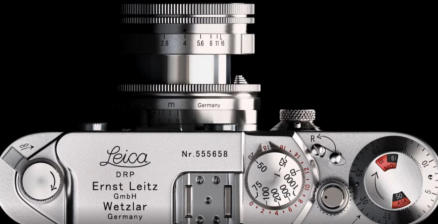

KeyShot - für die fotorealistische
Darstellung Ihrer CAD-Zeichnung
Siehe Video
Spaceclaim wurde speziell für die Vorbereitung von Bearbeitungsteilen
für künftige CAD/CAM Aufgaben programmiert. Für Arbeitsvorbereiter
oder NC-Programmierer ist es ein Leichtes, seine Bearbeitungsteile optimal
vorzubereiten, eben das perfekte Werkzeug für Vorrichtungspläne.
Spannvorrichtungen für die Werkstücke erstellen
Werkzeuge für die Bearbeitung zeichnen
Rüstpläne erstellen/optimieren
CAD-Daten einlesen
CAD-Daten manipulieren
CAD-Daten reparieren
Daten für die CNC Fertigung optimieren
Bohrungen entfernen / verschieben
IGES,STEP,STL,DXF,DWG,Soliworks,Parasolid,Acis,Inventor,Solid Egde
Pro Engineer, JT, Catia u.v.m.
ANSYS SpaceClaim Einzelplatz-Lizenz
aktuelle Software Version
ANSYS SpaceClaim Netzwerk-Lizenz
aktuelle Software Version
•
•
Permanente Benutzerlizenz (Named User)
•
3D Direktmodellierer mit Zeichnungsableitung
•
Modellvorbereitung
•

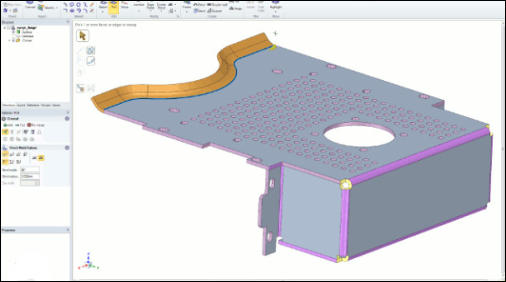

Blechmodul
•
Bohrassistent
•
TraceParts 3D Online-Kataloge
•
Live Review und Live Rendering
•
Beinhaltet Datenschnittstellen für Catia v5/v6, NX, SolidWorks, ACIS, AMF,
IGES, STEP, ACIS, AUTOCAD (DWG und DXF), ECAD, OBJ, Rhino, PDF, RS
Components, SketchUp, STL, VRML und XAML,
•
inkl. 1 Jahr Hotline und Software-Updates ohne verbindlichen Vertrag
•
3D Direktmodellierer mit Zeichnungsableitung
•
Modellvorbereitung
•
Blechmodul
•
Bohrassistent
•
TraceParts 3D Online-Kataloge
•
Live Review und Live Rendering
•
Beinhaltet Datenschnittstellen für Catia v5/v6, NX, SolidWorks, ACIS, AMF,
IGES, STEP, ACIS, AUTOCAD (DWG und DXF), ECAD, OBJ, Rhino, PDF, RS
Components, SketchUp, STL, VRML und XAML,
Berufsschulen/Uni‘s erhalten Sonderpreise - Fragen Sie an!
